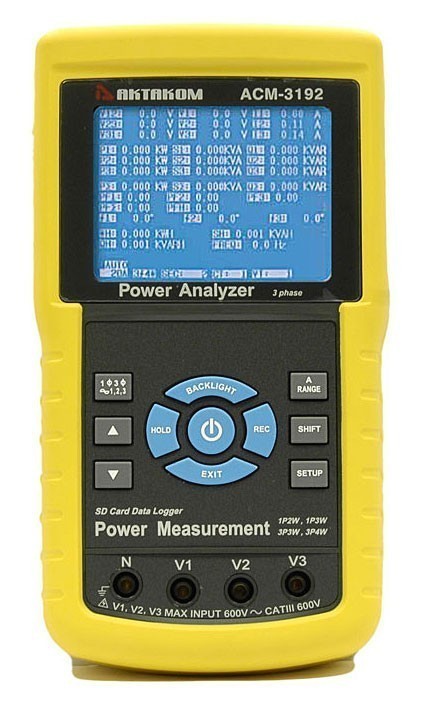

АСМ-3192 — анализатор мощности

АСМ-3192 — анализатор мощности
АСМ-3192 — анализатор мощности
АСМ-3192 — анализатор мощности
Артикул: 423014
Модель: АСМ-3192
Гарантия: 14 месяцев
Калибровка приобретается отдельно: 15000 Р
Бренд: АКТАКОМ

Назначение анализатора мощности АСМ-3192:

АСМ-3192 предназначен для работы в однофазных и трехфазных сетях. Причем при работе в однофазных сетях АСМ-3192 может проводить анализ, как для двух, так и трехпроводных линиях, а при работе с трехфазными сетями трех и четырехпроводных линиях.

Описание анализатора мощности АСМ-3192:

В анализаторе мощности АСМ-3192 есть одно отличие, которое выгодно выделяет его среди остальных приборов аналогичного класса, присутствующих на рынке измерительной техники. АСМ-3192 могут записывать измеренные данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо специального программного обеспечения.

В качестве элемента памяти может применяться SD карта объемом от 1 до 16 Гб, но для "перестраховки" рекомендуется использовать SD карты до 4 Гб (в комплекте поставки уже имеется SD-карта на 2 Гб).

Для удобства последующего анализа задаются полная дата (число, месяц, год) и время (час, минута, секунда). Пользователь может установить и интервал автоматического опроса от 2 до 7200 сек. Внешний вид представления данных в табличной форме (одна из страниц) в формате .xls.



Для большей наглядности средствами MS Excel можно представить полученную информацию в графическом виде.



Особенности анализатора мощности АСМ-3192:

  • Анализ сетей конфигураций: 3ф4п, 3ф3п, 1ф3п, 1ф2п;
  • Измерение истинных среднеквадратических значений – True RMS;
  • ЖК дисплей 81,4*61 мм с разрешением 320*240;
  • Способ установки диапазона: напряжение (автоматический), ток (автоматический, ручной);
  • Диапазон частот: 40 Гц…1 кГц;
  • Интерфейс RS232C/USB;
  • Удержание данных;
  • Сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения;
  • Регулируемая скорость сэмплирования 2...7200 с;
  • Диаметр охвата клещей: 50 мм.
  • Технические характеристики анализатора мощности АСМ-3192:

    Диапазоны Разрешение Точность
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Переменное напряжение (TRUE RMS)
    10,0 В…600,0 В
    фаза-нейтраль
    0,1 В ±(0,5% + 0,5 В)
    10,0 В…600,0 В
    фаза-фаза
    Переменный ток (TRUE RMS)
    20 А 0,001 А (±(0,5% + 0,1 А)
      0,001 А (≥10 А)
    200 А 0,01 А (±(0,5% + 0,5 А)
      0,1 А (≥100 А)
    1200 А 0,1 А (±(0,5% + 5 А)
      1 А (≥1000 А)
    Коэффициент мощности (PF)
    0,00…1,00 0,01 ±0,04
    Фазовый угол (Φ)
    -180°…180° 0,1° ±1° *ACOS(PF)
    Частота
    45…65 Гц 0,1 Гц 0,1 Гц
    Активная мощность
    0,000…9,999 кВт 0,001 кВт ±(1% + 0,008 кВт)
    10,00…99,99 кВт 0,01 кВт ±(1% + 0,08 кВт)
    100,0…999,9 кВт 0,1 кВт ±(1% + 0,8 кВт)
    1,000…9,999 МВт 0,1 кВт ±(1% + 0,008 МВт)
    Полная мощность
    0,000…9,999 кВА 0,001 кВА ±(1% + 0,008 кВА)
    10,00…99,99 кВА 0,01 кВА ±(1% + 0,08 кВА)
    100,0…999,9 кВА 0,1 кВА ±(1% + 0,8 кВА)
    1,000…9,999 МВА 0,1 кВА ±(1% + 0,008 МВА)
    Реактивная мощность
    0,000…9,999 кВАр 0,001 кВАр ±(1% + 0,008 кВАр)
    10,00…99,99 кВАр 0,01 кВАр ±(1% + 0,08 кВАр)
    100,0…999,9 кВАр 0,1 кВАр ±(1% + 0,8 кВАр)
    1,000…9,999 МВАр 0,1 кВАр ±(1% + 0,008 МВАр)
    Активная энергия (WH)
    0,000…9,999 кВт•ч 0,001 кВт•ч ±(1% + 0,008 кВт•ч)
    10,00…99,99 кВт•ч 0,01 кВт•ч ±(1% + 0,08 кВт•ч)
    100,0…999,9 кВт•ч 0,1 кВт•ч ±(1% + 0,8 кВт•ч)
    1,000…9,999 МВт•ч 0,1 кВт•ч ±(1% + 0,008 МВт•ч)
    Полная энергия (SH)
    0,000…9,999 кВА•ч 0,001 кВА•ч ±(1% + 0,008 кВА•ч)
    10,00…99,99 кВА•ч 0,01 кВА•ч ±(1% + 0,08 кВА•ч)
    100,0…999,9 кВА•ч 0,1 кВА•ч ±(1% + 0,8 кВА•ч)
    1,000…9,999 МВА•ч 0,1 кВА•ч ±(1% + 0,008 МВА•ч)
    Реактивная энергия (QH)
    0,000…9,999 кВАр•ч 0,001 кВАр•ч ±(1% + 0,008 кВАр•ч)
    10,00…99,99 кВАр•ч 0,01 кВАр•ч ±(1% + 0,08 кВАр•ч)
    100,0…999,9 кВАр•ч 0,1 кВАр•ч ±(1% + 0,8 кВАр•ч)
    1,000…9,999 МВАр•ч 0,1 кВАр•ч ±(1% + 0,008 МВАр•ч)
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Анализ сетей конфигураций 3ф4п, 3ф3п, 1ф3п, 1ф2п
    Измерение истинных среднеквадратических значений – True RMS Есть
    Дисплей ЖК 81,4*61 мм с разрешением 320*240
    Способ установки диапазона Напряжение (автоматический), ток (автоматический, ручной)
    Диапазон частот 40 Гц…1 кГц
    Интерфейс RS232C/USB
    Удержание данных Есть
    Сохранение измеренных данных На SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
    Регулируемая скорость сэмплирования 2...7200 с
    Диаметр охвата клещей 50 мм
    Питание 8 батарей АА; сетевой адаптер 9 В
    Габаритные размеры (прибор) 225х125х64 мм
    (клещи) 210х64х33 мм
    Масса (прибор) 1,05 кг
    (клещи) 0,52 кг

Комплект поставки АСМ-3192

Наименование Количество
1 Анализатор мощности АСМ-3192 1
2 Токоизмерительный пробник (токовые клещи) с диаметром охвата 50 мм 3
3 Измерительный провод 4
4 Насадка типа "крокодил" 4
5 SD карта на 2 Гб 1
6 Сетевой адаптер 1
7 Мягкий кейс для переноски 1
8 Руководство по эксплуатации 1
