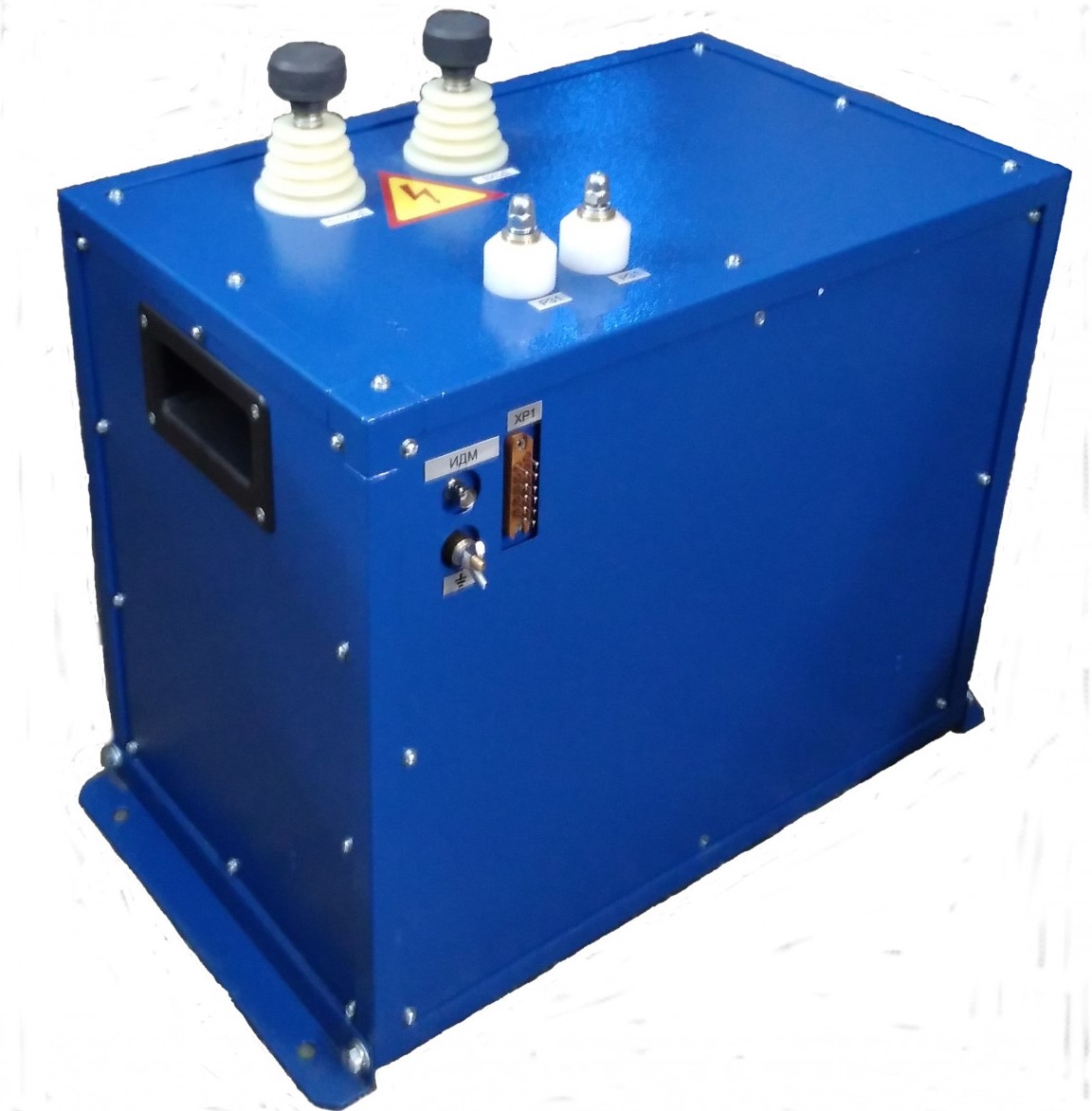

ИДМ-20 - адаптер импульсно-дугового разряда

Адаптер импульсно-дугового разряда ИДМ-20 представляет собой высоковольтное устройство, используя которое совместно с импульсным генератором ГИ-20-2, возможно беспрожиговым методом с помощью рефлектометра РЕЙС-305 определять расстояние до высокоомных повреждений кабельных линий(точность определения задана техническими характеристиками рефлектометра).

Назначение адаптера ИДМ-20:

Адаптер импульсно-дугового разряда ИДМ-20 представляет собой высоковольтное устройство, используя которое совместно с импульсным генератором ГИ-20-2, возможно беспрожиговым методом с помощью рефлектометра РЕЙС-305 определять расстояние до высокоомных повреждений кабельных линий(точность определения задана техническими характеристиками рефлектометра). Управление адаптером осуществляется с пульта импульсного генератора.

Электрические характеристики адаптера согласованы с величиной напряжения и силой тока разрядных импульсов генератора ГИ-20-2. На рисунке отображен вид картинки, наблюдаемой оператором на экране рефлектометра. Расстояние от начала зондирующего импульса до места расхождения рефлектограмм, одна из которых снята для определения длины линии, а другая при разряде в линию импульсного генератора, является расстоянием до места повреждения.



Технические характеристики адаптера ИДМ-20:

• Входное напряжение адаптера, кВ, не более: 25
• Максимальный импульсный ток, кА, не более: 8
• Габаритные размеры, мм: 480 × 520 × 560
• Масса, кг,не более: 35

Комплект поставки ИДМ-20:
1. Аппарат ИДМ-20 (1)
