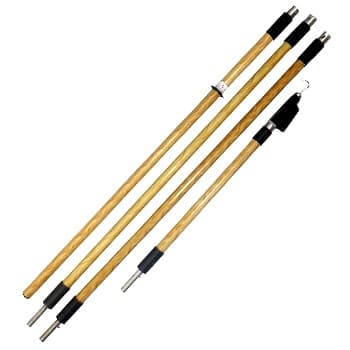

Описание указателя высокого напряжения 35-220 кВ УВН-90М-35-220:
Указатель высокого напряжения УВН-90M-35-220 предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90M-35-220 относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Электрическая схема указателя УВН-90M-35-220 состоит из светодиодной индикаторной лампы, работающей на принципе протекания емкостного тока. Светодиодная индикаторная лампа располагается в рабочей части указателя и имеет затеняющее устройство, обеспечивающее надежный обзор свечения лампы.
Рабочая часть указателя УВН-90M-35-220 выполнена из пластика АВS. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.
